Общие сведения о ламинарном насосе ОНЛ
Насосы ОНЛ - динамические ламинарные центробежные насосы для использования в пищевой промышленности.
Пищевые насосы могут использоваться в химической промышленности.
В зависимости от условий экслуатации изготовляются в общепромышленном исполнении (привод электродвигатели общепромышленные) или во взрывозащищенном (применяются трехфазные взрывозащищенные двигатели).
Виды и требования к перекачиваемым средам
Насос типа ОНЛ применяется для перекачивания различных жидкостей, включая вязкие, чувствительные к повреждению, перемешиванию, пенообразованию, расслаиванию, измельчению.
Перекачиваемые пищевыми насосами типа ОНЛ среды могут содержать разные твердые и мягкие включения, волокна, взвеси, с массовой долей неабразивных веществ не выше 80%, плотность перекачиваемой среды может достигать 2000 кг/м³, вязкость до 50000 сСт, температура перекачиваемых сред от минус 40°С до плюс 200°С.
Среди жидкостей и сред, которые могут перекачивать насосы типа ОНЛ майонез, сгущенное молоко, йогурты, сметана, кефир, фруктовые, овощные консервы, соки с мякотью, сахарные сиропы, патока, варенье, шоколад, кетчуп и многое другое.
Конструктивное устройство насоса ОНЛ

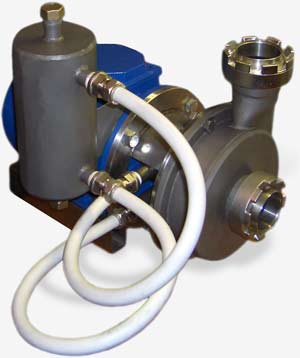

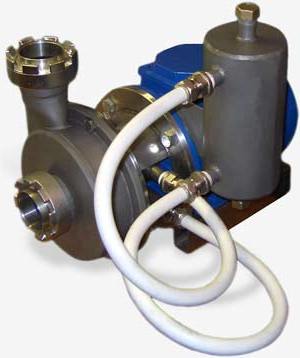

Насосы горизонтальные, моноблочные, консольного типа с осевым входом жидкости, кольцевым отводом и тангенциальным диффузором на выходе. Рабочее колесо насоса дисковое или специального исполнения.
Для комплектации насосного агрегата ОНЛ приводом используется асинхронный двигатель в общепромышленном или взрывозащищенном исполнениях. При перекачивании взрывоопасных жидкостей (в химической или пищевой промышленности) для привода используют электродвигатель фланцевый трехфазный взрывозащищенного исполнения.
Насос типа ОНЛ и детали проточной части (корпус, крышка, рабочее колесо и др.) изготовлены из нержавеющей стали марки 12Х18Н10Т (исполнение К).
Вариант исполнения проточной части насоса - из хромоникельмолибденовой стали марки 10Х17Н13М2Т.
Для предотвращения протечек центробежный насос типа ОНЛ комплектуется двойным торцовым уплотнением вала производства фирмы "John Crane" - Англия.
Уплотнение с автономной системой охлаждения.
Технические данные, условное обозначение, на примере насоса ОНЛ 65-50-200К-5,5/2, где:
ОНЛ: Отрасль (молочная) Насос Ламинарный;
- 65: патрубок входной насоса, мм;
- 50: патрубок выходной, мм
(патрубки насоса (входной и выходной) резьбовые с накидными гайками и ниппелями под приварку);
- 200: диаметр рабочего колеса, номинальный, мм;
- К: проточная часть из стали марки 12Х18Н10Т;
- 5,5: - электродвигатель, кВт;
- 2: индекс частоты вращения двигателя, 2900 об/мин.
Параметры насоса:
- подача: 20м³/час (диапазон от 8 до 25);
- напор: 25м (дипазон от 30 до 20);
- ДКЗ: 2,0 м;
- максимальное давление в корпусе насоса: не более 8 кгс/см²
